Signalvei og patchepanel: slik leser du et lite tv-studio

Når vi på kurset sier signalvei, mener vi hele strekningen et signal følger fra kilden til det ender opp hos seeren eller i høyttaleren. Et kamerabilde starter i kamerahodet, går gjennom en kabel til en bildemikser, videre til en monitor i kontrollrommet og ut i sendingen. Lyden følger sin egen vei, fra mikrofon via miksebord til sendingen, og de to veiene må treffe hverandre i tid.

Ordet virker kjedelig til du står med et svart bilde fem minutter før sending. Da er signalveien det eneste som hjelper deg. Hvis du kan si hvilke punkter signalet skal innom, kan du gå dem én for én og finne stedet der det forsvinner. Det er hele poenget med begrepet: det gir deg en rekkefølge å lete i, i stedet for å gjette.

Den første øvelsen i oppsett av studio er å tegne signalveien på papir før en eneste kabel er rigget. Skriv opp hvert kamera, hver mikrofon, hver monitor og hvert punkt der noe skal kobles. Trekk en strek for hver forbindelse og merk den med kabeltype og lengde. Det tar kanskje en halv time, og det sparer deg for mye mer under riggingen.

Kartet avslører også svake punkter. Ser du at tre kilder deler samme inngang, vet du at noe må velges bort eller flyttes. Ser du en kabel som må krysse gulvet foran kameraføreren, kan du løse det på papiret i stedet for med teip. Elevene våre får ofte beskjed om å lage kartet selv før de får røre utstyret, fordi det tvinger dem til å forstå systemet først.

• Navngi hver kilde: Kamera 1, Kamera 2, Mikrofon vert
• Noter kabeltype og omtrentlig lengde på hver strek
• Marker hvor signalet går inn i og ut av hver boks

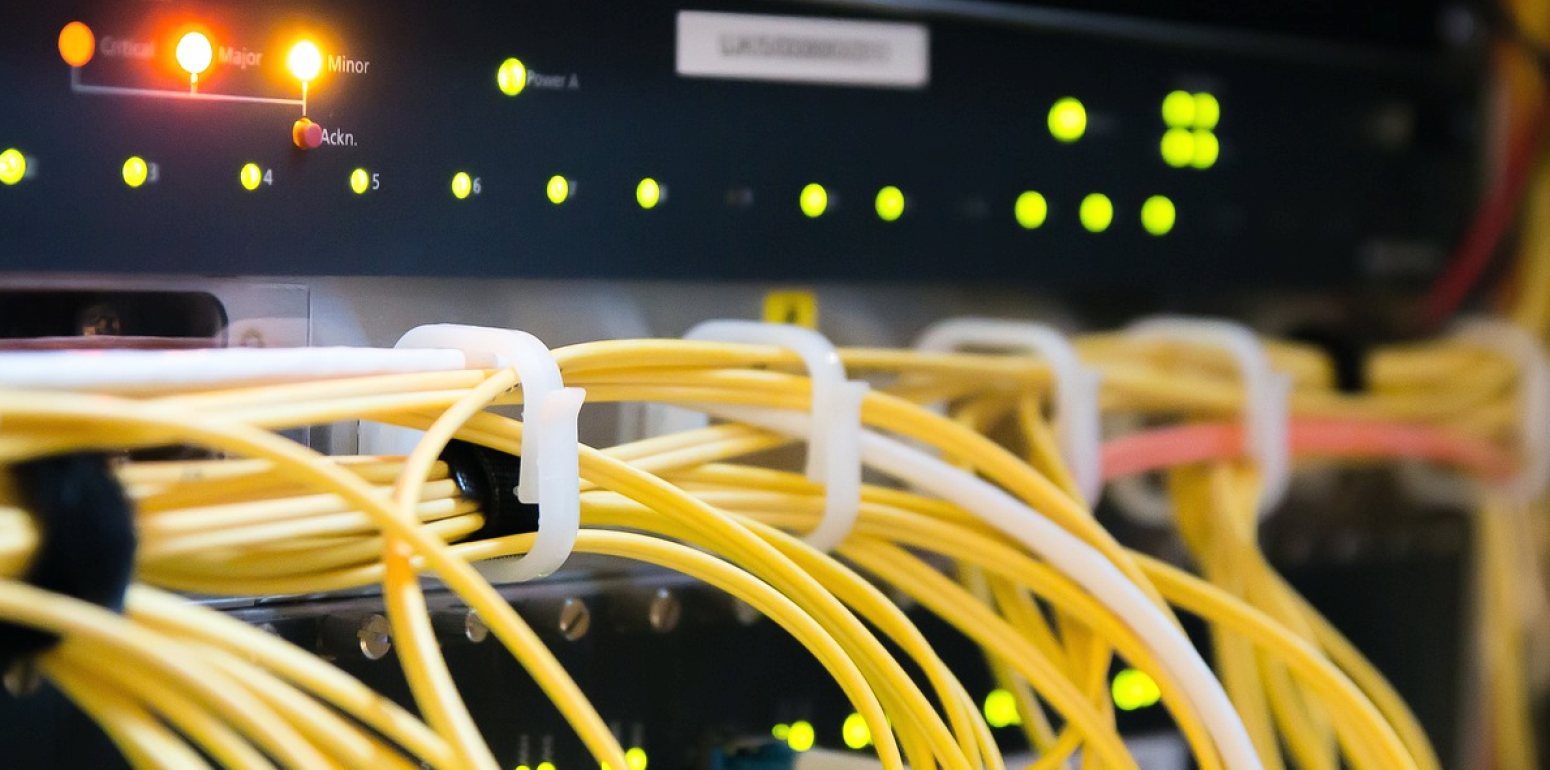

Et patchepanel er en rekke kontakter, ofte samlet i en rack, der du kobler kilder til mottakere med korte kabler. Det gjør at du slipper å flytte store kabler hver gang du vil endre noe. Samtidig er det her mange feil oppstår, fordi alt ser likt ut: tjue like kontakter og tjue like kabler.

Merking er derfor viktigere enn de fleste tror. Bruk teip og tusj, eller faste merkelapper, og skriv samme navn som på kartet ditt. En kontakt merket med ett navn i planen og et annet på panelet er en feil som venter på å skje. Jeg har sett folk bruke lang tid på å lete etter en lyd som lå i feil kontakt hele tiden, bare fordi ingen hadde merket den ene kabelen.

Når noe ikke virker, er fristelsen å begynne ved sluttpunktet, der du ser eller hører problemet. Det er sjelden lurt. Gå heller til kilden og følg signalet steg for steg. Kommer bildet fra kameraet? Kommer det inn i mikseren? Når det forsvinner mellom to punkter, er feilen mellom dem, og da er det bare en kabel, en kontakt eller en innstilling du må sjekke.

Bytt én ting om gangen. Skifter du både kabel og inngang samtidig, vet du ikke hva som løste saken, og neste gang står du like lost. Skriv gjerne ned hva du fant, for samme feil kommer tilbake. På kurset trener vi på dette ved at instruktøren bevisst løsner en kontakt, og eleven må finne den uten hjelp.

• Start ved kilden, ikke ved skjermen
• Bytt én kabel eller innstilling om gangen
• Skriv ned hva som var feil

En kabel som virker i prøven, kan svikte midt i sendingen hvis den er brukket, strukket eller lagt feil. Rull kabler løst, aldri stramt rundt albuen, og unngå skarpe knekk. Legg dem langs veggen eller under matter, og bruk gaffateip der folk skal gå. Det er tryggere for kameraføreren og for kabelen selv.

Sjekk tilkoblingene mekanisk også, ikke bare på skjermen. Sitter kontakten godt? Er den skrudd fast der det er gjenger? Et signal som flimrer når noen tar i kabelen, forteller deg at forbindelsen er dårlig. Slike små kontroller før sending er kjedelig arbeid, men det er forskjellen mellom en rolig produksjon og en stresset en.

Signalvei er ikke et avansert begrep, men det er grunnlaget for alt annet i et lite studio. Har du kartet, merkingen og vanen med å gå fra kilde og utover, klarer du de fleste feil selv. Det er også noe du kan øve hjemme med to kabler og en enkel mikser, lenge før du står i et ordentlig kontrollrom.

I praksisøktene vender vi stadig tilbake til dette. Elevene tegner, rigger, merker og feilsøker, og de fleste merker at det som først virket komplisert, bare handler om å holde orden og ta ting i riktig rekkefølge. Det gjør det lettere å tenke på selve sendingen.
